SCADAとは？仕組み・機能・PLC/MESとの違い・導入時の注意点を解説
SCADAとは、工場や設備、プラントなどの稼働状況を監視し、データ収集や制御を行うためのシステムです。製造現場では、機械の稼働状態、温度、圧力、流量、電流、異常アラート、生産数などをリアルタイムで確認する必要があります。
SCADAを導入すると、設備の状態を画面上で見える化し、異常の早期発見、保全業務の効率化、稼働データの記録、原因分析に活用しやすくなります。PLCやセンサー、データベース、上位システムと連携することで、アラート通知、履歴管理、帳票出力、遠隔監視にも対応できます。
この記事では、SCADAの意味、基本構成、主な機能、PLC・MES・IoTとの違い、導入前に確認すべきポイントを解説します。

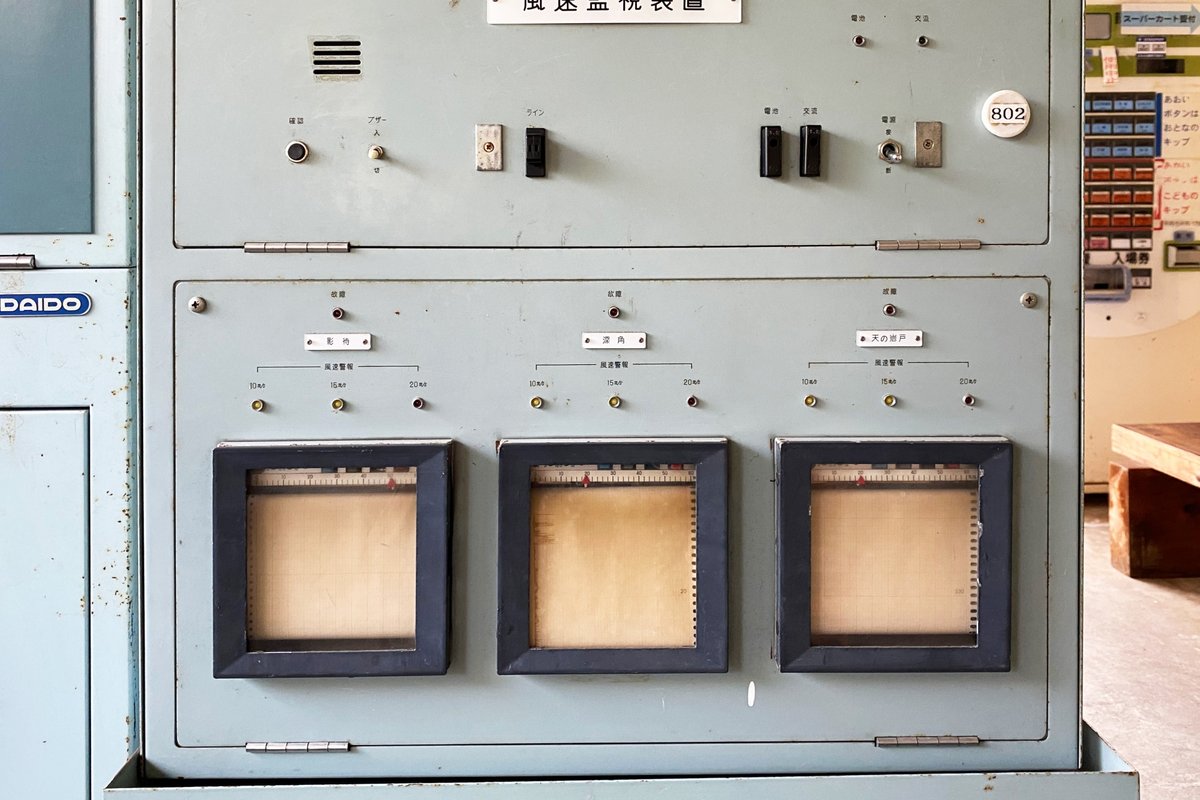

SCADAとは？必要とされる理由と基本構成
SCADAとは、Supervisory Control And Data Acquisitionの略で、日本語では「監視制御・データ収集システム」と説明されます。工場やインフラ設備などの状態を監視し、現場機器からデータを収集する仕組みです。
製造ラインの稼働状況、設備の停止状態、タンクの水位、温度、圧力、電力使用量などを画面上で確認できます。異常値が発生した場合は、アラート表示や担当者への通知も可能です。
- 設備やラインの稼働状態を監視する
- センサーやPLCからデータを収集する
- 異常発生時にアラートを出す
- 過去データを保存して分析する
- 必要に応じて設備へ操作指示を出す
製造現場では、設備停止や異常が発生すると、生産遅延、不良品発生、作業者の負担増加につながります。目視確認や紙の記録だけでは、異常発見や原因分析に時間がかかることがあります。
| 現場課題 | SCADAでできること |
|---|---|
| 設備の状態が分かりにくい | 稼働中、停止中、異常中などを画面で確認できる |
| 異常に気づくのが遅い | しきい値を超えたときにアラートを出せる |
| 紙の記録が多い | 温度、圧力、生産数などを自動で記録できる |
| 原因分析に時間がかかる | 過去データやアラーム履歴を確認できる |
| 現場に行かないと状況が分からない | 監視室や事務所から設備状況を確認できる |
SCADAは、現場機器、制御機器、通信ネットワーク、監視画面、データベースなどを組み合わせて構成されます。既存設備と連携する場合は、PLCや通信方式を事前に確認しておくことが重要です。
| 構成要素 | 役割 |
|---|---|
| センサー | 温度、圧力、流量、電流、振動などを計測する |
| PLC | 設備を制御し、現場データをSCADAへ渡す |
| 通信ネットワーク | PLCや機器とSCADAを接続する |
| SCADAサーバー | データ収集、監視、履歴保存などを行う |
| 監視画面 | 設備状態、数値、アラーム、グラフを表示する |
| データベース | 履歴データやアラーム情報を保存する |
SCADAの主な機能と取得できるデータ
SCADAの主な役割は、設備の状態をリアルタイムで監視し、異常を検知し、履歴データを残すことです。アラーム履歴やトレンドデータを残すことで、設備停止の原因分析や予防保全に活用しやすくなります。
| 機能 | 内容 |
|---|---|
| リアルタイム監視 | 設備の稼働状態や数値データを画面で確認する |
| アラーム通知 | 異常値や設備停止を検知して通知する |
| トレンド表示 | 温度、圧力、流量などの変化をグラフで確認する |
| 履歴管理 | 稼働データやアラーム履歴を保存する |
| 帳票出力 | 日報、月報、稼働実績などを出力する |
| 遠隔監視 | 離れた場所から設備状況を確認する |
SCADAで取得できるデータには、稼働状態、生産数、設備の測定値、アラーム履歴、エネルギー使用量などがあります。ただし、すべてのデータを取得しようとすると、費用や管理負担が増えます。まずは、異常検知や稼働率改善に必要なデータから優先しましょう。
| データの種類 | 例 |
|---|---|
| 稼働データ | 運転中、停止中、異常中、待機中など |
| 生産データ | 生産数、良品数、不良数、サイクルタイムなど |
| 設備データ | 温度、圧力、流量、電流、回転数、振動など |
| アラームデータ | 異常発生時刻、復旧時刻、異常内容など |
| エネルギーデータ | 電力使用量、ガス使用量、水使用量など |
データ取得では、更新周期と保存期間も重要です。すべてのデータを短い周期で保存すると、データ量が大きくなり、サーバー容量や処理負荷が増えることがあります。
| 項目 | 考え方 |
|---|---|
| リアルタイム表示 | 設備状態や重要数値は短い周期で更新する |
| 履歴保存 | 分析に必要な粒度で保存周期を決める |
| アラーム履歴 | 発生時刻、復旧時刻、内容を保存する |
| 帳票用データ | 日報、月報に必要な集計単位を決める |
| 保存期間 | 品質管理や監査で必要な期間を確認する |
また、SCADAではアラーム条件の設計が重要です。アラームが多すぎると現場が確認しきれず、少なすぎると重要な異常を見逃す可能性があります。
| 設計項目 | 確認すること |
|---|---|
| しきい値 | どの値を超えたら異常とするか |
| 重要度 | 警告、異常、緊急停止などを分けるか |
| 通知先 | 現場、保全、管理者の誰に知らせるか |
| 通知方法 | 画面表示、メール、チャット、警報灯など |
| 復旧確認 | 誰が確認し、どのように記録するか |
アラームは出すこと自体ではなく、異常時に早く対応できる状態を作ることが目的です。

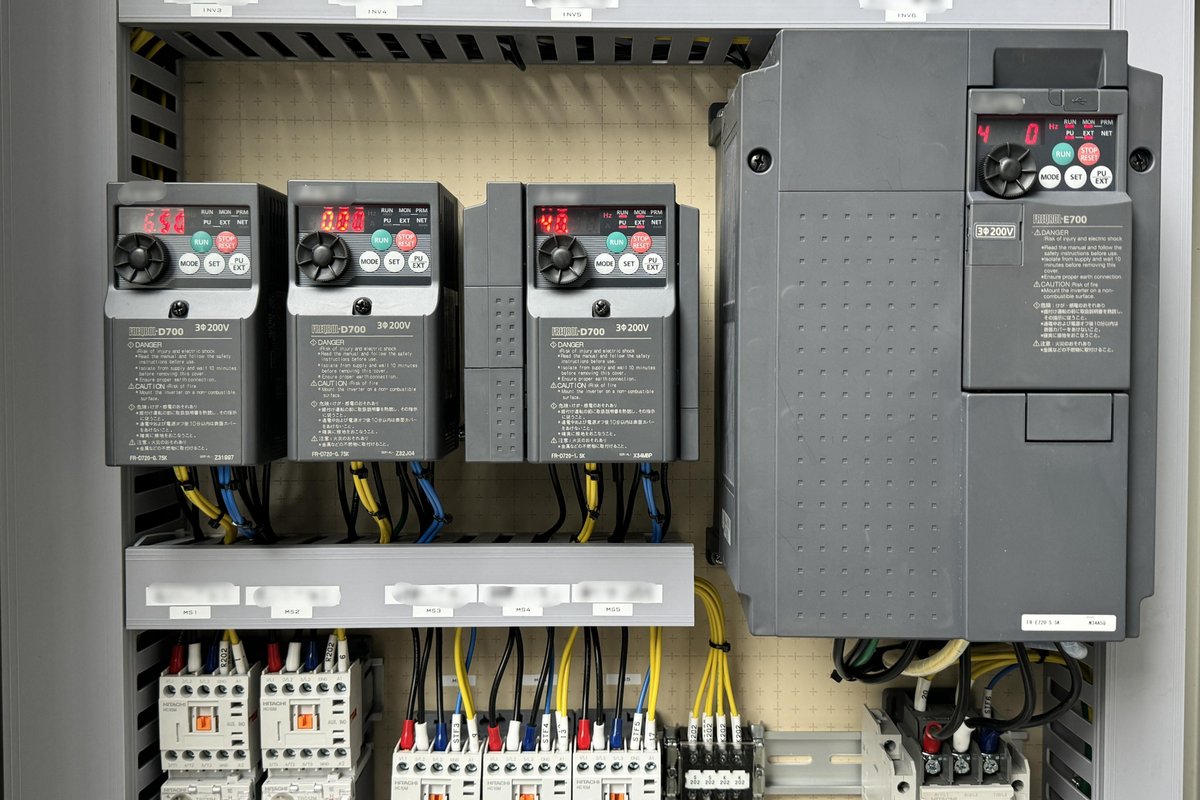

SCADAとPLC・MES・IoTの違いと導入前の確認項目
SCADA導入では、既存PLCや通信環境の確認が重要です。設備側の情報を確認しないまま進めると、接続できない、データが取得できない、追加機器が必要になることがあります。
| 確認項目 | 確認する内容 |
|---|---|
| PLCメーカー・型番 | 三菱、オムロン、キーエンス、シーメンスなど |
| 通信方式 | Ethernet、RS-232C、RS-485、Modbus、OPC UAなど |
| 取得アドレス | どのレジスタ、タグ、デバイス値を取得するか |
| 更新周期 | 何秒ごと、何分ごとにデータを取得するか |
| 設備停止の可否 | 接続作業やテスト時にライン停止が必要か |
古い設備では、通信ポートが不足していたり、PLCの仕様書が残っていなかったりする場合もあります。現地調査で制御盤やネットワーク構成を確認しておくと、手戻りを減らせます。
PLCは現場設備を動かす役割、SCADAはその状態を見える化して管理する役割です。PLCとSCADAは競合するものではなく、連携して使うケースが一般的です。
| 項目 | PLC | SCADA |
|---|---|---|
| 主な役割 | 設備の制御 | 監視、データ収集、可視化 |
| 対象 | モーター、センサー、バルブなど | 設備全体、ライン全体、工場全体 |
| 利用者 | 制御担当者、保全担当者 | 現場担当者、管理者、保全部門 |
| 主な機能 | 制御ロジックの実行 | 画面表示、アラーム、履歴管理 |
SCADAは設備寄りの監視・制御に強く、MESは生産管理や工程管理に強いシステムです。IoTシステムは、センサーや通信機器を使ってデータ収集や遠隔監視を行う仕組みとして使われます。
| システム | 主な役割 |
|---|---|
| SCADA | 設備の監視、制御、データ収集、アラーム管理 |
| MES | 製造実行管理、生産指示、進捗管理、品質管理 |
| IoTシステム | センサーや通信機器を使ったデータ収集・遠隔監視 |
| ERP | 販売、購買、会計、在庫など経営資源の管理 |
導入前には、監視対象、取得データ、通知条件、利用者、画面構成、保存期間を整理しておく必要があります。ここが曖昧なまま進めると、現場で使われない画面や過剰なデータ収集になりやすくなります。
| 整理する内容 | 確認すること |
|---|---|
| 対象設備 | どの設備、ライン、工程を監視するか |
| 取得データ | 温度、圧力、稼働状態、生産数など何を取るか |
| 通知条件 | どの値を超えたら異常とするか |
| 利用者 | 現場、保全、管理者の誰が見るか |
| 表示画面 | 一覧、設備別、グラフ、アラーム画面など |
| 保存期間 | 履歴データをどれくらい保存するか |
SCADA導入の流れ・テスト項目・セキュリティ
SCADA導入は、現状調査、要件整理、システム設計、画面作成、テスト、運用開始の流れで進めるのが一般的です。特に既存設備と連携する場合は、現場調査とテストを丁寧に行うことが重要です。
| 手順 | 内容 |
|---|---|
| 1. 現状調査 | 設備、PLC、通信環境、取得データを確認する |
| 2. 要件整理 | 監視対象、画面、アラーム、保存期間を決める |
| 3. システム設計 | 構成、通信方法、データ保存方法を設計する |
| 4. 画面作成 | 設備一覧、アラーム、トレンド、帳票画面を作る |
| 5. テスト | 実データで表示、通知、履歴保存を確認する |
| 6. 運用開始 | 操作説明、保守体制、改善ルールを整える |
テストでは、PLCやセンサーの値が正しく表示されるか、設定した周期で更新されるか、アラームが適切に出るかを確認します。帳票や権限設定も、運用開始前に確認しておく必要があります。
| テスト項目 | 確認内容 |
|---|---|
| データ取得 | PLCやセンサーの値が正しく表示されるか |
| 更新周期 | 設定した周期で画面や履歴が更新されるか |
| アラーム | しきい値超過時に通知や履歴保存が行われるか |
| 帳票 | 日報や月報に必要なデータが出力されるか |
| 権限 | 閲覧、操作、設定変更の制限が機能するか |
SCADAは設備制御に関わるため、セキュリティやネットワーク設計も重要です。外部から不用意にアクセスできる状態にすると、設備停止や情報漏えいのリスクがあります。
| 確認項目 | 内容 |
|---|---|
| ネットワーク分離 | 制御系ネットワークと社内LANを分けるか |
| アクセス権限 | 閲覧、操作、設定変更の権限を分けるか |
| リモート接続 | 遠隔監視や保守接続の方法を制限するか |
| 操作ログ | 誰がいつ操作したか記録できるか |
| バックアップ | 設定情報や履歴データを復旧できるか |
遠隔監視やリモート保守を行う場合は、利便性だけでなく、接続方法、認証、権限、ログ管理、バックアップまで含めて設計しましょう。
SCADA導入で失敗しやすいポイントとチェックリスト・まとめ
SCADA導入では、取得データを増やしすぎたり、現場が見ない画面を作ってしまったりする失敗が起こりやすいです。システムを導入すること自体を目的にせず、異常発見、稼働率改善、保全効率化など、現場で使う目的を明確にすることが大切です。
| 失敗しやすいポイント | 注意点 |
|---|---|
| 取得データを増やしすぎる | 画面が複雑になり、必要な情報を探しにくくなる |
| 現場が見ない画面を作ってしまう | 管理者目線だけで設計すると、現場担当者が使いにくくなる |
| アラーム条件が曖昧 | 通知が多すぎたり、重要な異常を見逃したりする |
| 既存PLCや通信方式を確認していない | 接続できない、データが取れないといった問題が起こる |
導入前には、次の項目を確認しておきましょう。特に、PLCのメーカー・型番、通信方式、取得したいデータ、アラーム条件、保存期間、利用者、セキュリティは、初期段階で整理しておくと手戻りを減らせます。
- 監視したい設備やラインを決めているか
- 取得したいデータを整理しているか
- PLCのメーカーや型番を確認したか
- 通信方式やネットワーク環境を確認したか
- アラーム条件や通知対象を決めているか
- データ取得周期と保存期間を決めているか
- 画面を見る担当者を整理しているか
- セキュリティや権限設定を確認したか
- 既存システムとの連携有無を確認したか
SCADAとは、設備やプラントの状態を監視し、現場データを収集・表示・記録するためのシステムです。PLCやセンサーからデータを取得し、稼働状態、異常、トレンド、履歴を画面上で確認できます。
導入時は、監視対象、取得データ、PLC情報、通信方式、アラーム条件、保存期間、利用者、セキュリティを整理することが大切です。設備の見える化や異常対応を効率化したい場合は、現場調査から相談できる開発会社に依頼するとよいでしょう。
